Üstün montaj kolaylığı için yüksek performanslı beton vidası

Beton vidası UltraCut FBS II US

fischer beton vidası UltraCut FBS II US, üstün montaj konforuna sahip güçlü bir sabitleme çözümüdür. Presli pullu beton vida, yuva sabitlemeleri ve ahşap yapıların yanı sıra kiriş ve eşiklerin sabitlenmesi için idealdir. Çatlaklı beton ve çatlaksız betonun yanı sıra sismik yükler ve yangına dayanıklılık sınıfı R 120 sınıflandırması için Avrupa Teknik Onayı daha fazla güvenlik sağlar. Testere dişi geometrisi hızlı ve kolay montaj sağlar. Tavanlar ve zeminlerde montaj için delik temizliği gerekmez. Genleşmeyen sabitleme sistemi, alt kenar ve eksenel boşluklar sağlar.

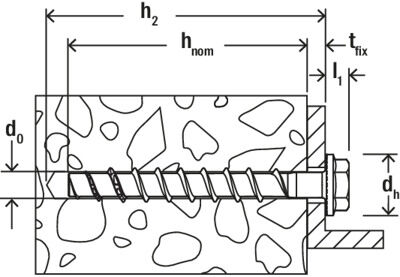

w7 pf z 01 ultracut fbs ıı us f sall aqq v1

Avantajlar

3 gömme derinliğine sahip, UltraCut FBS II US aynı vidanın farklı bileşen kalınlıkları için kullanılmasına izin verir.
Özel testere dişi geometrisi betonun hızlı kesilmesini sağlar.
Deliklerin dikey montaj sırasında (tavan ve zemin) temizlenmesi gerekmez. Zemine sabitlemeleri için delik 3x delik çapı daha derine delinmelidir.
Genişlemesiz ankraj (alttan kesme), en düşük kenar ve eksenel aralıkları sağlar.
ETA onayı çatlaklı beton ve sismik güç C1 ve C2 kategorilerindeki uygulamaları kapsar.
Beton vidalar için onaylanan ayar, vidanın taban plakasının altına en fazla 10 mm’lik bir ambalaj yerleştirmek veya ekli parçayı hizalamak ve daha sonra vidayı tekrar sıkmak için vidanın iki kez sökülmesini sağlar.
Kontrol göstergesi, ulusal onayın kapsadığı geçici sabitlemelerde (ör. eğimli desteklerde) yeniden kullanılabilir.

Uygulamaları

Korkuluklar
Konsollar/Taban plakaları
Metal profiller
Raflama sistemleri
Koruma bariyerleri
Eşik / kiriş dübelleri
Şantiye ekipmanı gibi geçici sabitleme
Kalıp dayamaları

Yapı malzemeleri

Şunlar için onaylandı:

C20/25’den C50/60’a kadar çatlaklı ve çatlaksız beton

Ayrıca uygundur:

Beton C12/15
Dolu yapı malzemeleri
Yoğun bir yapıya sahip örme duvar

Yapı malzemelerine ilişkin ayrıntılı bilgileri kayıt belgesinde bulabilirsiniz.

Onaylar

ETA-15/0352
ETA-20/0321
ETA-20/0134
DoP No. 0185
DoP No. 0227
DoP No. 0311
DoP No. 0225
Z-21.8-2049

İşleyiş

Parça üzerinden montaj için UltraCut FBS II önerilir.
Deliklerin dikey montaj sırasında (tavan ve zemin) temizlenmesi gerekmez. Zemine sabitlemeleri için delik 3x delik çapı daha derine delinmelidir.
Uygun bir darbeli tornavida soketine veya içten tork sürüşüne sahip teğet darbeli tornavida kullanmanızı öneririz.
Vida başı bağlanacak parçanın üzerine tam olarak oturduğunda ve daha derine vidalanamadığında vida doğru şekilde takılır (görsel ayar kontrolü).

Mounting Strip 1 Picture

Mounting Strip 2 Picture

Mounting Strip 3 Picture

ÜRÜN ÇEŞİTLERİ :

FBS II 10×160 105/95/75 US

Art.-No. 536865

170

12,0 x 160

55 / 105

ETA Certification Document

pdf, 4,3 MBETA-15/0352

European Technical Assessment for fischer concrete screw ULTRACUT FBS II – Mechanical fasteners for use in concrete

05.10.2020 tarihinde oluşturuldu

DOP – Declaration of Performance

pdf, 5,6 MBDoP No. 0227

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)

19.10.2020 tarihinde oluşturuldu

ETA Certification Document

pdf, 2,4 MBETA-20/0321

European Technical Assessment for fischer concrete screw ULTRACUT FBS II – Connector for Strengthening of existing concrete structures by concrete overlay

19.06.2020 tarihinde oluşturuldu

DOP – Declaration of Performance

pdf, 2,3 MBDoP No. 0225

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

03.07.2020 tarihinde oluşturuldu

ETA Certification Document

pdf, 4,5 MBETA-20/0134

European Technical Assessment for fischer concrete screw UltraCut FBS II – Screw anchor for use in masonry

14.07.2022 tarihinde oluşturuldu

DOP – Declaration of Performance

pdf, 4,6 MBDoP No. 0311

Declaration of Performance for fischer concrete screw UltraCut FBS II (screw anchor for use in masonry)

28.07.2022 tarihinde oluşturuldu

DOP – Declaration of Performance

pdf, 3,9 MBDoP No. 0185

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

27.11.2020 tarihinde oluşturuldu

DIBt, National German Certification

pdf, 671,7 kBZ-21.8-2049

National technical approval – fischer concrete screw ULTRACUT FBS II for the temporary fastening of building site equipment

14.07.2021
ile 14.07.2026 tarihleri arasında geçerlidir

Load Table

pdf, 51,1 kB

Concrete screw UltraCut FBS II for temporary fastening – Permissible loads of a single anchor in normal concrete of strength class C20/25 to C50/60.

Load Table

pdf, 58,4 kB

Concrete screw Ultracut FBS II US hexagon head with integral washer and FBS II SK countersunk head – Permissible loads of a single anchor in normal concrete of strength class C20/25.

Load Table

pdf, 82,2 kB

Concrete screw UltraCut FBS II US/SK – Permissible loads for a single anchor in masonry for Push-through installation.

Installation Instructions

pdf, 3 MB

fischer UltraCut FBS II 8-14 GVZ/CP

Marketing Documents

pdf, 12,5 MB

UltraCut FBS II.
